ITE Tech. Inc.
IT6520 - USB-C DP Alt 模式轉 MIPI
IT6520
高度整合的 USB Type-C / PD 控制器，具備 DisplayPort 轉 MIPI 功能。
產品概述
IT6520FN 是一款高度整合的 USB Type-C / PD 控制器，具備 DisplayPort 轉 MIPI 功能。本晶片內建 Type-C DFP/UFP/DRP 所需的電阻與控制邏輯，並支援Dead Battery Support（無電池啟動）功能。在 USB PD 應用方面，IT6520FN 完整支援 PD2.0 與 PD3.0（含 Chunk 模式）。
其內建的 DisplayPort 接收器完全相容於 DisplayPort 1.4a 與 HDCP 1.3/2.3 規範，支援 4 通道 HBR3（High Bit Rate 3）傳輸架構。
內建的 MIPI 傳輸器為高效能雙通道設計，完全符合 MIPI C-PHY V1.2 / D-PHY V1.3 及 MIPI CSI-2 V1.3 / DSI-2 V1.0 標準。支援 DSI 模式下的 30/24/16-bit RGB 影像輸出，並相容於 CSI 格式下的 888/666/565/555/444 RGB、10b/8b YUV422，以及 YUV420_8b（Legacy）格式。此外亦支援多種 CSI 專有格式，如 YUV420_10b / YUV420_12b（Legacy）、YUV422 12b、8b/10b/12b YUV444，以及 10b/12b RGB 格式。
除了可輸出多種影像格式外，IT6520FN 同時提供 8 聲道高解析數位音訊，音質規格達 192kHz / 24-bit，滿足進階影音應用需求。
功能特點
- 具備 1 / 2 / 4 通道 DP1.4 模式選擇，支援總頻寬 32.4 Gbps（4 通道，每通道 8.1 Gbps）可達 4K/120Hz 顯示輸出。
- 具備雙向色彩空間轉換（CSC），可在 RGB 444 與 YCbCr 444/422/420 之間轉換，轉換係數可編程調整，提升色彩處理彈性
- 支援 DP 1.4a Adaptive Sync、eDP 模式、DSC 直通模式，以及靜態 HDR（高動態範圍）
- 支援 8 聲道數位音訊，可提供最高 192kHz、24-bit 的高品質音訊輸出，並支援 HBR 音訊

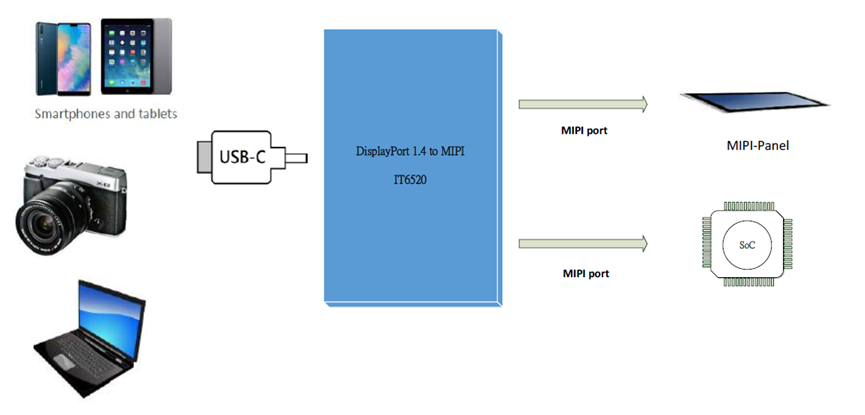

應用場景與已驗證 SoC 產品
- 平板裝置
- 可攜式遊戲機
- AR/VR 穿戴裝置
- 車用資訊娛樂系統
- 視訊會議系統
