產品簡介

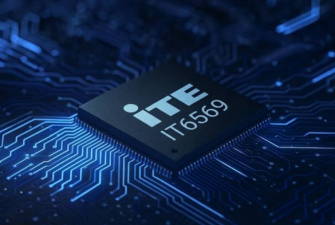

IT6569FN 是一款高性能的 DisplayPort-to-HDMI 轉換晶片。內建 DisplayPort 接收端與 HDMI 傳輸端，可實現 DisplayPort 輸入與 HDMI 輸出的轉換功能。內建的 DisplayPort 接收端符合 DisplayPort 1.4a 與 HDCP 1.3/2.3 規範。透過 4-Lane HBR3 (High Bit Rate 3) 配置及 DSC 1.2a 壓縮技術，DP 接收端可支援 VESA 解析度至 WUXGA (1920×1200 @ 240Hz) 或 WQXGA (2560×1600 RB @ 240Hz)，亦可支援 CEA 解析度至 4K×2K 4:4:4 @ 120Hz、8K×4K 4:4:4 @ 30Hz，或 8K×4K 4:2:0 @ 60Hz。支援 MCCS 與 CEC 訊號透過 AUX 通道進行封裝傳輸。
內建的 HDMI 傳輸端符合 HDMI 2.1a 與 HDCP 1.4/2.3 規範，並向下相容 DVI 1.0。此 HDMI 傳輸端可支援最高 36 位元色深 (12 位元/色)，並提供高品質無壓縮影像內容的穩定傳輸。除多種影像輸出格式外，亦支援 8 聲道數位音訊，取樣率最高可達 192 kHz、取樣位元數最高 24 位元，並支援 HBR (High Bit Rate) 音訊。
由於內建 MCU 與 Flash，IT6569FN 便於韌體開發，無需額外的 MCU 或 Flash，可降低 BOM 成本並縮小板子尺寸。
每顆 IT6569FN 皆預先寫入唯一的 HDCP 金鑰，並符合 DisplayPort HDCP 1.3/2.3 修訂版 rev1.0 以及 HDMI HDCP 1.4/2.3 標準，確保高畫質內容的安全傳輸，使用者無需額外購買 HDCP 金鑰或外部 ROM。
專為多元應用所打造
- WOA PC
- OPS 子卡 (OPS Daughter Card)
- Docking 擴充基座
- 接收端顯示產品 (Sink Display Products)
產品特點
- DP1.4 轉 HDMI 2.1 轉換功能
- 符合 DisplayPort 1.4a 規範，支援 1.62/2.7/5.4/8.1 Gbps 資料速率 (RBR/HBR/HBR2/HBR3)
- 符合 HDMI 2.1a、HDCP 1.4/2.3 與 DVI 1.0 規範
- 支援 TMDS 模式，連線速率最高 6 Gbps，解析度最高可達 4K @ 60Hz
- 支援 FRL 模式，連線速率最高 12 Gbps，可達 4K @ 120Hz 4:4:4、8K @ 30Hz 4:4:4 或 8K @ 60Hz 4:2:0
- 內建 DSC 解碼器，符合 DSC 1.2a 規範
- 支援最高 4K×2K @ 240Hz 4:4:4 或 8K×4K @ 60Hz 4:4:4 (需搭配 DSC 串流)
- 支援 8 聲道無壓縮 LPCM I²S 音訊，取樣率 32~192kHz、取樣精度 16~24 位元，並支援 DP to HDMI Pass-through 模式下的 768kHz HBR 非 LPCM 音訊
- 支援音訊擷取及載入功能，透過 I²S/SPDIF 輸出，可提供 2 聲道 LPCM 或高達 768kHz 的 HBR 音訊
- 支援 DisplayPort Adaptive Sync 轉換為 HDMI 2.1 Variable Refresh Rate (VRR)
- 內建 MCU 與 12 組 GPIO
- 內建 InfoBlock，可與系統 SoC 溝通
