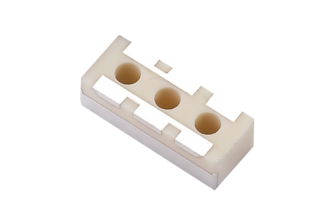

Taoglas PA.12 2.4 GHz 介電 PIFA 天線設計工作於 2400–2484 MHz 頻段，適用於 Wi-Fi®、Bluetooth® 與 Zigbee® 等無線應用。採用陶瓷介電質 PIFA 結構，此天線相較於傳統 PCB 天線，具備更小的體積、更高的輻射效率，以及更佳的隔離效果。本天線建議安裝於 PCB 元件面之角落邊緣，並需放置於無接地（無銅箔／無金屬）區域。饋入點可直接與 RF 模組匹配。為確保最佳效能，請依照建議的封裝與擺放方式進行設計，詳見建議 Footprint 圖（第 8.0 節，第 13 頁）。
許多 RF 模組原廠會規範可搭配天線的最大峰值增益，此規範通常以自由空間（free-space）條件為基準。實際整合至裝置後，天線效能往往會因接地平面、周邊元件及外殼影響而降低約 1–2 dBi。因此，選擇自由空間峰值增益略高的天線，有助於補償此效能衰減並提升整體系統表現。
Taoglas 提供天線評估與驗證服務，以確保天線於實際整合後符合模組的峰值增益規範。依需求，Taoglas 可提供測試報告與合規文件，證明天線在目標裝置中符合相關法規與模組規格，同時維持最佳化的 RF 效能。
適用於多元應用
典型應用包含：- 穿戴式裝置
- 無鑰匙進出系統
- 手持式裝置
- 智慧醫療
技術規格
| 項目 | 規格 |
| 技術 | Embedded antenna, Wi-Fi®/Bluetooth® |
| Wi-Fi 頻段 | 2.4GHz |
| 機構形式 | PCB |
| 阻抗 | 50 |
| 最低操作溫度 (℃) | -40 |
| 最高操作溫度 (℃) | 85 |
| 安裝方式 | SMD/SMT |
| 端接方式 | SMD/SMT |
| 長度 (mm) | 10 |
| 寬度 (mm) | 4 |
| 高度 (mm) | 3 |
| 連接器本體形式 | 直式 |
| 極化方式 | 線性 |
| 頻率範圍 | 2.4GHz |
| 連接器極性 | 標準 |
| 線材長度 (mm) | 無 |
| VSWR | 3.5:1 |
| 重量 (g) | 2 |
| RoHS | 符合 |
| 最大增益 (dBi) | 3.27 |
