產品敘述應用範圍產品特點Datasheet

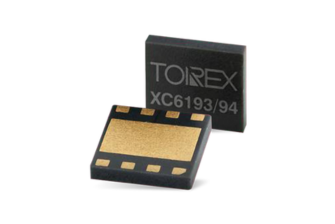

XC6193 系列為具備 Push Button 功能的負載開關，特別適用於電池供電裝置。
內建的高側開關可透過 Push Button 啟動（XC619xA 型亦可透過 Push Button 關閉），並可由 MCU 等裝置向 SHDN 腳位輸入「L」電位訊號以關閉電源。
除上述功能外，本 IC 亦內建輸出電容湧入電流限制功能及短路保護功能，實現智慧型負載開關設計。
當裝置的 Push Button 向 SW 腳位輸入「L」訊號時，高端開關會被啟動並鎖存；若需關閉電源，可由 MCU 等裝置向 SHDN 腳位輸入一個「H」電位的脈衝訊號。此設計可輕易實現電池供電裝置的主電源開關功能（*1）。此外，XC6193 系列不僅可控制內建高端開關，亦可控制外接 P 溝道 MOSFET。
本 IC 在關閉狀態下的漏電流極低，僅為 10 nA（Typ.），不僅可作為主電源開關使用，亦能有效降低產品出貨後及長期存放期間的電池放電，延長產品保存壽命。
對於 A 型產品，可透過 Push Button 訊號於緊急狀況下強制關閉電源，即使系統當機亦可將裝置關閉；B 型產品則僅能透過 SHDN 腳位進行關閉。除內建高端開關外，XC6193 系列另提供 GATE 腳位，可用於驅動外接 P 溝道 MOSFET。
XC6194 系列則具備 Power Good 功能（PG 腳位），可用於正確控制 DC/DC 轉換器或其他後級系統的啟動時序。其輸出電容湧入電流限制的軟啟動功能，可抑制開機瞬間產生的過大電流，避免系統進入電壓下陷（brownout）狀態。
輸出短路保護功能可偵測因短路所造成的電壓下降，並強制關閉電源線。此時可透過 Push Button 對 SW 腳位輸入「L」訊號，使裝置恢復運作。
（*1）在由 MCU 等裝置向 SHDN 腳位輸入關閉訊號前，請務必先完成安全關機的相關準備。
*Torex Authorized Distributor
內建的高側開關可透過 Push Button 啟動（XC619xA 型亦可透過 Push Button 關閉），並可由 MCU 等裝置向 SHDN 腳位輸入「L」電位訊號以關閉電源。
除上述功能外，本 IC 亦內建輸出電容湧入電流限制功能及短路保護功能，實現智慧型負載開關設計。
當裝置的 Push Button 向 SW 腳位輸入「L」訊號時，高端開關會被啟動並鎖存；若需關閉電源，可由 MCU 等裝置向 SHDN 腳位輸入一個「H」電位的脈衝訊號。此設計可輕易實現電池供電裝置的主電源開關功能（*1）。此外，XC6193 系列不僅可控制內建高端開關，亦可控制外接 P 溝道 MOSFET。
本 IC 在關閉狀態下的漏電流極低，僅為 10 nA（Typ.），不僅可作為主電源開關使用，亦能有效降低產品出貨後及長期存放期間的電池放電，延長產品保存壽命。
對於 A 型產品，可透過 Push Button 訊號於緊急狀況下強制關閉電源，即使系統當機亦可將裝置關閉；B 型產品則僅能透過 SHDN 腳位進行關閉。除內建高端開關外，XC6193 系列另提供 GATE 腳位，可用於驅動外接 P 溝道 MOSFET。
XC6194 系列則具備 Power Good 功能（PG 腳位），可用於正確控制 DC/DC 轉換器或其他後級系統的啟動時序。其輸出電容湧入電流限制的軟啟動功能，可抑制開機瞬間產生的過大電流，避免系統進入電壓下陷（brownout）狀態。
輸出短路保護功能可偵測因短路所造成的電壓下降，並強制關閉電源線。此時可透過 Push Button 對 SW 腳位輸入「L」訊號，使裝置恢復運作。
（*1）在由 MCU 等裝置向 SHDN 腳位輸入關閉訊號前，請務必先完成安全關機的相關準備。
- 穿戴式裝置
- 智慧卡裝置
- 無線耳機／耳麥
- 物聯網裝置
- 具備開關（ON/OFF）功能的應用
- 具備按鍵的各類應用
- 具備機械式開關的各類應用
- 具備防水功能的裝置
| 輸入電壓範圍 | 1.8 V ~ 6.0 V |
| 待機電流 | 0.001 μA（TYP.）／Turn-Off 狀態 |
| 靜態電流 | 0.13 μA（TYP.）／Turn-On 狀態 |
| 輸出電流 | 僅內建 FET－1000 mA（VIN = 2.0 V） 外接 FET－依 FET 規格而定 |
| 啟動延遲時間 | 0.2 s、1.0 s、3.0 s 或 5.0 s |
| 關閉方式 | Type A ・於 SHDN 腳位輸入「H」電位。 ・於 TOFFD 期間對 SW 腳位輸入「L」電位。 Type B ・於 SHDN 腳位輸入「H」電位。 |
| 關閉延遲時間 | 3 s、5 s、10 s 或 15 s |
| 附加功能 | 外接 MOSFET 控制功能（GATE 腳位） 關閉功能（SHDN 腳位） |
| 保護功能 | 輸出電容湧入電流限制之軟啟動 輸出電容放電 輸出短路保護 過溫保護 |
| 操作環境溫度 | -40 ℃ ~ +85 ℃ |
