ROHM
2020/02/25

ROHM推出小尺寸4W高額定功率分流電阻「GMR50」

分享:
059_GMR50_EN_1

採用高散熱結構 有助於車電及工控裝置小型化

半導體製造商ROHM(總公司:日本國京都市)研發出新款分流電阻「GMR50」,以5.0×2.5mm的小尺寸實現超高額定功率4W(端子溫度TK=90℃時),該產品非常適用於車電和工控裝置所使用的馬達,以及電源電路的電流檢測。

分流電阻被廣泛運用於車電和工控裝置領域的電流檢測。在車電領域,隨著汽車的性能提升和多功能化,馬達和ECU的搭載數量日益增加,也因此必須在有限的空間內配置各種應用裝置。而零件的安裝密度越來越高,對於分流電阻的大功率和小型化需求也日益增加。

在這種背景下,ROHM於2017年研發出尺寸6.4×3.2mm的小型、大功率分流電阻GMR100,受到了要求嚴格溫度保證的車電和工控裝置領域客戶的高度好評。此次,為了更進一步滿足小型化、大功率化的需求,ROHM又推出了GMR50系列產品。未來,ROHM將繼續致力於車電、工控裝置領域的產品開發,在擴充分流電阻產品系列的同時,加強熱模擬等支援體制,並與本公司旗下各種功率元件和運算放大器等產品相結合,積極開發只有垂直整合型半導體製造商才能提供的獨創解決方案。

本次的研發是透過改善電極結構和最佳化元件設計,成功提高了PCB的散熱性能。與同樣是4W額定功率的普通產品相比,可減少39%的安裝面積。此外,對過電流負載也更具耐用性,即使外加超出額定功率的異常負載時,也能保持穩定的電流檢測精度,有助於提高裝置的穩定性。

本產品於2019年7月開始銷售樣品,計畫於2019年11月開始暫以每月100萬個的規模投入量產。前段製程和後段製程的製造據點均為ROHM Integrated Systems (Thailand) Co., Ltd.(泰國)。

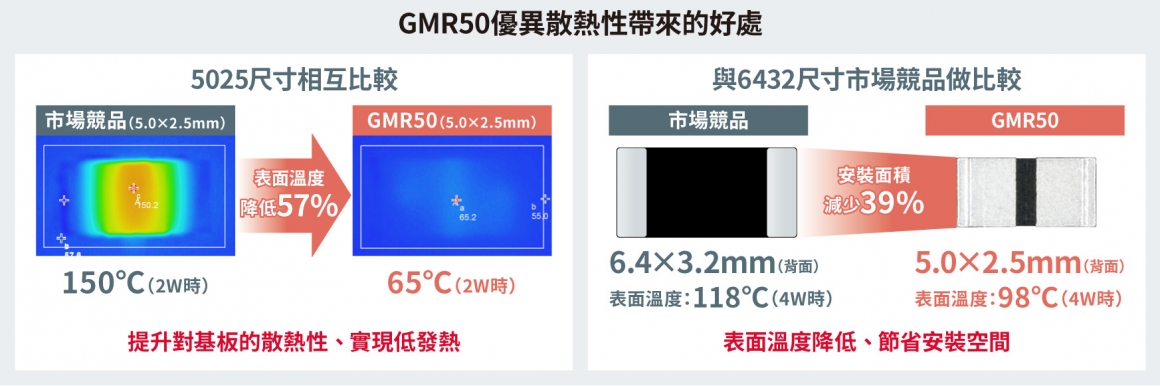

001 (18)<特點>
1.    採用高散熱結構,擁有超高額定功率,並提高過電流負載時的耐久性
為了提高分流電阻的額定功率同時縮小尺寸,必須確保產品溫度上升時的長期穩定性。針對此課題,ROHM透過改進電極結構和最佳化元件設計,大幅提高了散熱性能。例如,在2W條件下使用5mΩ產品時,與5025尺寸的普通產品相比,成功將表面溫度的上升程度降低了57%。

1)確保大功率,有助於應用裝置小型化
GMR50儘管是5.0×2.5mm的小型尺寸,卻具有出色的散熱性,能在端子溫度TK=90℃時保有4W高額定功率,在端子溫度TK=110℃時也能確保3W的額定功率。
一旦確保功率提升後,就可以使用比傳統4W額定功率產品尺寸小一級的分流電阻,因此安裝面積可減少39%,有助於應用裝置小型化。

2) 具優異的耐久性,可穩定進行電流檢測
分流電阻用在電流檢測電路時,需要在檢測物件故障和電路的電源故障、接地故障等導致大電流流經電阻時,也能夠確保穩定的電流檢測。GMR50具有出色的散熱性能,與普通產品相比對過電流負載的耐久性更為優異,即使流過超過額定值的過電流,其電阻值的變化也很小,所以可以保持穩定的電流檢測精度。

3) 可提供垂直整合型半導體製造商獨有的解決方案
除了分流電阻,ROHM還擁有從IC到各種功率元件等豐富產品系列,並強化獨有的熱模擬等設計支援。例如,此次研發的GMR50,就能夠與ROHM傳統產品的表面溫度上升進行模擬比較。經確認後,以前需要並聯使用2個傳統產品(5025尺寸)的電路,即使減少成只使用1個GMR系列產品,也能夠抑制產品的表面溫度上升。ROHM今後將繼續發揮垂直整合型半導體製造商的優勢,為客戶提供更好的解決方案。

2.    在低阻值範圍實現優異的電阻溫度係數
此次研發的新產品,電阻體金屬採用高性能合金材料,在低阻值範圍也能保有出色的電阻溫度係數(TCR)。例如,在5mΩ時,可達到0~+25ppm/℃。為此,高精度的電流檢測將不易受環境溫度變化影響,有助於提高應用的穩定性。

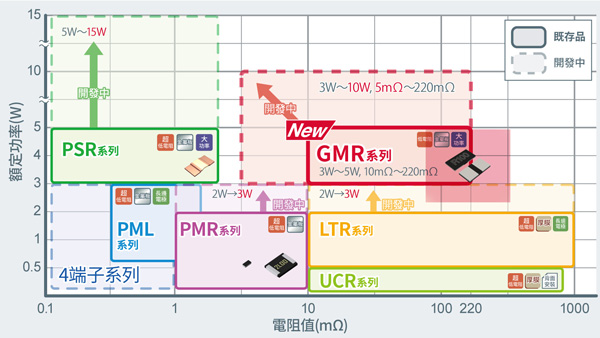

<ROHM電阻產品系列>
007_tw
(新聞來源:ROHM 官網)
