Monolithic Power Systems

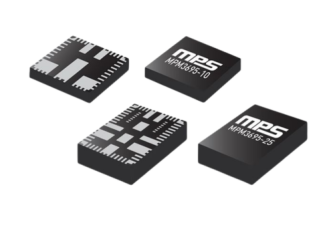

MPM3695 系列 - 高功率模組解決方案
MPM3695-10, MPM3695-20, MPM3695-25, MPM3695-100
具有靈活輸出電壓配置的高功率模組解決方案
產品介紹
MPS 的 MPM3695 是一款可擴展、完整整合的電源模組，並具備 PMBus 介面。此元件提供完整的電源解決方案，在寬廣的輸入電壓範圍內可提供最高達 25A 的峰值輸出電流，並具備優異的負載與線路調節能力。其在各種負載條件下皆能維持高效率運作，並可透過並聯方式提升輸出電流能力。MPM3695 內建完整的保護機制，包括過電流保護（OCP）、過電壓保護（OVP）、欠電壓保護（UVP）以及過溫保護（OTP）。MPM3695 採用 MPS 專利的多相位定時導通（MCOT）控制技術，提供極快速的暫態響應以及簡化的迴路補償設計。PMBus 介面可用於模組設定及關鍵參數監控。此產品提供 QFN-59（10 mm x 12 mm）及 LGA-45（8 mm x 8 mm）封裝。
適用於多元應用
- FPGA／ASIC、AI 與資料探勘
- 工業設備
- 伺服器與運算系統
- 電信與網路設備
主要特點
- 寬輸入電壓範圍，自 3V 起：
- 外部 VCC 供電時：3V 至 16V
- 內部 VCC 供電時：4V 至 16V
- 輸出電壓範圍：0.5V 至 5.5V
- 支援 PMBus 可程式化設定：
- 電流限制
- 脈衝跳躍模式或連續導通模式（CCM）選擇
- 軟啟動時間
- 切換頻率
- 故障保護門檻
- 連續輸出電流最高 20A，峰值 25A
- 參考電壓在接面溫度 0°C 至 +70°C 範圍內精度達 1%
- 支援真實遠端電壓感測（Remote Sense）
- 符合 PMBus 1.3 規範
- 遙測回讀功能包含 VIN、VOUT、IOUT、溫度與故障資訊
- 多相位自動交錯（Auto-interleaving）
- 具備自適應 MCOT 的自動補償，提供極快速暫態響應
- 封裝形式：QFN-59（10 mm x 12 mm）與 LGA-45（8 mm x 8 mm）
